J11W黃銅內螺紋截止閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
主要性能規范
| 型號 | 公稱壓力 (MPa) | 試驗壓力PS(MPa) | 工作壓力Ps | 工作溫度℃ | 適用介質 | |
| 殼體 | 密封 | |||||
| J11W6T | 1.6 | 2.4 | 1.76 | 1.6 | ≤200 | 油類 |
| J11W6P | 硝酸類腐蝕性介質 | |||||
主要零件材料
| 零件 名稱 | 閥體、閥蓋、閥瓣 | 密封圈 | 密桿 | 填料 | 墊片 |
| 材料 | 灰鑄鐵 | 黃銅 | 碳鋼 | 油浸石棉盤根 | 橡膠石棉板 |
主要尺寸及重量
| 公稱通徑 DN（mm) | 管螺紋 G | 尺寸 mm | 重量 Kg | |||||
| L | L1 | S | H | H1 | D0 | |||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 55 | 0.9 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 55 | 1.1 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 | 1.8 |
| 32 | 11/4 | 140 | 20 | 55 | 156 | 168 | 100 | 2.5 |
| 40 | 11/2 | 170 | 22 | 65 | 167 | 182 | 100 | 3.7 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
| 65 | 21/2 | 260 | 26 | 95 | 200 | 223 | 146 | 9.3 |
| 公稱通徑 DN（mm) | 管螺紋 G | 尺寸 mm | 重量 Kg | |||||
| L | L1 | S | H | H1 | D0 | |||
| 15 | 1/2 | 65 | 12 | 30 | 81 | 87 | 60 | 0.6 |
| 20 | 3/4 | 75 | 13 | 36 | 87 | 94 | 60 | 0.8 |
| 25 | 1 | 90 | 15 | 46 | 99 | 107 | 80 | 1.1 |
| 32 | 11/4 | 105 | 16 | 55 | 112 | 122 | 90 | 2.1 |
| 40 | 11/2 | 120 | 18 | 62 | 125 | 137 | 100 | 2.8 |
| 50 | 2 | 140 | 20 | 75 | 140 | 155 | 100 | 4.4 |

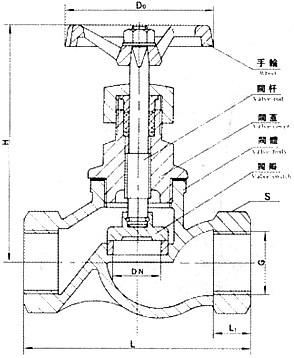

產品結構
