AQ-20空壓機安全閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
產品用途
空壓機安全閥適用于工作溫度≤200℃的空氣、系空壓機專用安全閥，當設備內壓力超允許值時，閥門自動開啟，繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
主要零部件材料
| NO. | 零件名稱 | AQ-20 材料 |
| 1 | 閥體 | 2Cr13 |
| 2 | 閥座 | 2Cr13 |
| 3 | 閥瓣 | 2Cr13 |
| 4 | 閥桿 | 2Cr13 |
| 5 | 閥蓋 | ZG230-450 |
| 6 | 閥帽 | ZG230-450 |
外形尺寸和連接尺寸(mm)
| 公稱通徑DN(mm) | 尺寸 (mm) | ||||||
| Do | G | D | D1 | Z-Фd | L | H | |
| 20 | 17 | G1〞 | 62 | 44 | 47 | 25 | 220 |
| 25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 |

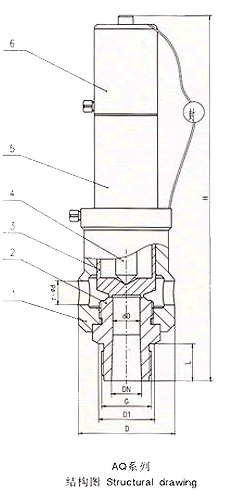

產品結構
