GA44H型雙杠桿安全閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
用途特點
GA44H型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許、最高值，介質可為蒸汽、空氣。

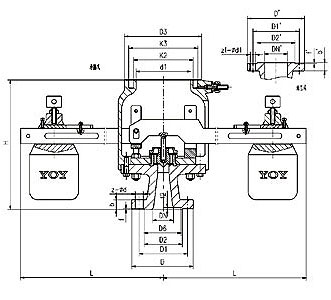

外形尺寸和連接尺寸
| 型號 | 公稱通徑 DN(mm) | 尺 寸 (mm) | ||||||||||
| do-z | D | D1 | D2 | D6 | f | f2 | b | Z-d | H | L | ||
| GA44H.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 88 | 410 | 840 |
| GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 88 | 410 | 840 |
| GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 88 | 410 | 840 |
| GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 |
| 型號 | 公稱通徑DN(mm) | 尺 寸 (mm) | ||||||||||
| 承 插 式 | 法蘭式 | |||||||||||
| d1 | K2 | K3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-d1 | ||
| GA44H.6 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-2.5 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-4.0 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-6.4 | 80 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 88 |
產品結構
