YANA42F內裝式安全閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
產品用途
YANA42F內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。
主要零部件材料
| NO. | 零件名稱 | 材料 |
| 1 | 閥瓣 | 碳鋼 |
| 2 | 密封圈 | 聚四氟乙烯 |
| 3 | 閥體 | 碳鋼 |
| 4 | 閥桿 | 1Cr18Ni9Ti |
| 5 | 閥座 | 碳鋼 |
| 6 | 支架 | 碳鋼 |
外形尺寸和連接尺寸
| 公稱通徑DN(mm) | 尺 寸 (mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 48 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |

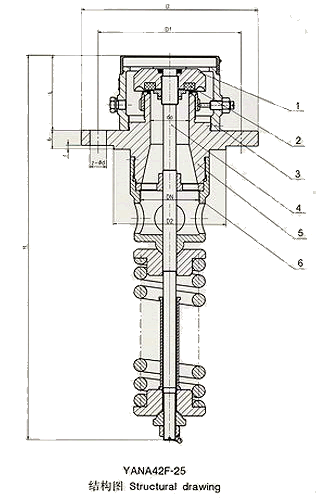

產品結構
