JM744X液壓氣動角式快開排泥閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品概述
液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。
技術參數
公稱壓力：0.6MPa、1.0MPa
公稱通徑：80～400mm
最低驅動壓力：0.15MPa
適用介質：水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
主要零部件材料
|
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
|
材料
|
鑄鐵、球鐵、碳鋼
|
球鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|
主要外形連接尺寸 單位：mm
|
DN
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
480
|
500
|
620
|
735
|
805
|
940
|
1100
|
1200
|
|
L1
|
135
|
145
|
175
|
225
|
260
|
280
|
305
|
340
|
|
L2
|
125
|
125
|
145
|
185
|
205
|
245
|
270
|
310
|

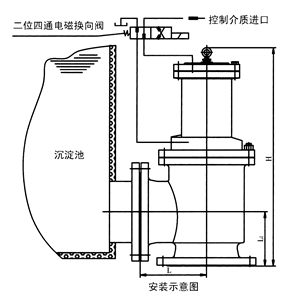

產品結構
