150Lb鍛鋼法蘭截止閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
鍛鋼截止閥體蓋連接設計形式有三種
一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；
二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。
鍛鋼截止閥設計與應用規范：
1、設計制造：按ANSIB16.34； API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25
鍛鋼截止閥結構
1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
6、閥瓣可變換為節流型、針型、球型和止回型
城建、化工、冶金、石油、制藥、食品、飲料、環保
150Lb、300Lb、600Lb鍛鋼法蘭截止閥主要尺寸及重量
規 格 |
壓力 磅級 |
L | H（開） | W | D3 | D2 | D1 | T | f | N-ф | 重量（㎏） | ||||
| 英制 | 公制 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | ||||||||
| 1/2 | 15 | 150 | 108 | 158 | 163 | 100 | 100 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 4.5 | 6.9 |
| 300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 4.8 | 7.7 | |||||||
| 600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 5.6 | 7.8 | |||||||
| 3/4 | 20 | 150 | 117 | 163 | 193 | 100 | 125 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 6.9 | 9.8 |
| 300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 7.7 | 11.3 | |||||||
| 600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 7.8 | 12.5 | |||||||
| 1 | 25 | 150 | 127 | 193 | 250 | 125 | 160 | 51 | 79.5 | 108 | 14.5 | 1.6 | 4-16 | 9.8 | 13.5 |
| 300 | 203 | 89 | 124 | 17.5 | 1.6 | 4-19 | 11 | 16.8 | |||||||
| 600 | 216 | 89 | 124 | 17.5 | 6.4 | 4-19 | 12.5 | 17.5 | |||||||
| 1 1/4 | 32 | 150 | 140 | 250 | 250 | 160 | 160 | 63 | 89 | 118 | 16 | 1.6 | 4-16 | 13.5 | 19.5 |
| 300 | 216 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 16.8 | 21.2 | |||||||
| 600 | 229 | 98.5 | 133 | 21 | 6.4 | 4-19 | 17 | 23.5 | |||||||
| 1 1/2 | 40 | 150 | 165 | 250 | 291 | 160 | 180 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 19.5 | 28.5 |
| 300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 21.5 | 32.6 | |||||||
| 600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 23.5 | 38.5 | |||||||
| 2 | 50 | 150 | 203 | 291 | 312 | 180 | 200 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 28 | 30.3 |
| 300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 32.5 | 35 | |||||||
| 600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 38.8 | 42.2 | |||||||
10、20、40K鍛鋼法蘭截止閥主要尺寸及重量
| 規 格 | 壓力 K級 |
L | H（開） | W | D3 | D2 | D1 | T | f | N-ф | 重量（㎏） | ||||
| 英制 | 公制 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | ||||||||
| 1/2 | 15 | 10K | 108 | 158 | 163 | 100 | 100 | 52 | 70 | 95 | 12 | 1 | 4-15 | 4.8 | 7.2 |
| 20K | 152 | 70 | 95 | 14 | 4-15 | 5.2 | 8.0 | ||||||||
| 40K | 165 | 55 | 80 | 115 | 20 | 4-19 | 7.4 | 9.8 | |||||||
| 3/4 | 20 | 10K | 117 | 163 | 193 | 100 | 125 | 58 | 75 | 100 | 14 | 1 | 4-15 | 7.2 | 10.2 |
| 20K | 178 | 75 | 100 | 16 | 4-15 | 8.0 | 12.0 | ||||||||
| 40K | 190 | 60 | 85 | 120 | 20 | 4-19 | 9.8 | 13.3 | |||||||
| 1 | 25 | 10K | 127 | 193 | 250 | 125 | 160 | 740 | 90 | 125 | 14 | 1 | 4-19 | 10.2 | 14.2 |
| 20K | 203 | 90 | 125 | 16 | 4-19 | 12.0 | 15.7 | ||||||||
| 40K | 216 | 70 | 95 | 130 | 22 | 4-19 | 13.3 | 18.5 | |||||||
| 1 1/4 | 32 | 10K | 140 | 250 | 250 | 160 | 160 | 80 | 100 | 135 | 16 | 2 | 4-19 | 14.2 | 20.0 |
| 20K | 215 | 100 | 135 | 18 | 4-19 | 15.7 | 23.0 | ||||||||
| 40K | 229 | 80 | 105 | 140 | 24 | 4-19 | 18.5 | 27.3 | |||||||
| 1 1/2 | 40 | 10K | 162 | 250 | 291 | 160 | 180 | 85 | 105 | 140 | 16 | 2 | 4-19 | 20.0 | 29.5 |
| 20K | 229 | 105 | 140 | 16 | 4-19 | 23.0 | 35.4 | ||||||||
| 40K | 241 | 960 | 120 | 160 | 24 | 4-23 | 27.3 | 38.6 | |||||||
| 2 | 50 | 10K | 178 | 291 | 312 | 180 | 200 | 100 | 120 | 155 | 16 | 2 | 4-19 | 29.5 | 30.3 |
| 20K | 267 | 120 | 155 | 18 | 8-19 | 35.4 | 36.6 | ||||||||
| 40K | 292 | 105 | 130 | 165 | 26 | 8-19 | 38.6 | 40.0 | |||||||
900-1500Lb鍛鋼法蘭截止閥主要尺寸及重量
規格 |
L | H（開） | W | D3 | D2 | D1 | T | f | N-ф | 重量 | ||
| 英 制 | 公 制 | B.B | W.B | |||||||||
| 1/2 | 15 | 216 | 207 | 100 | 60.5 | 82.5 | 120 | 22.5 | 6.4 | 4-22 | 7.4 | 8.0 |
| 3/4 | 20 | 229 | 207 | 100 | 66.5 | 89 | 130 | 25.5 | 6.4 | 4-22 | 12.5 | 13.2 |
| 1 | 25 | 254 | 240 | 125 | 71.5 | 101.5 | 150 | 29.5 | 6.4 | 4-26 | 16.0 | 17.4 |
| 1 1/4 | 32 | 279 | 258 | 160 | 81.0 | 111.1 | 159 | 29.5 | 6.4 | 4-26 | 17.2 | 19.0 |
| 1 1/2 | 40 | 305 | 290 | 160 | 92.0 | 124 | 180 | 32.0 | 6.4 | 4-30 | 23.0 | 24.5 |
| 2 | 50 | 268 | 337 | 180 | 124.0 | 165.1 | 216 | 38.5 | 7.9 | 8-26 | 29.8 | 31.0 |
900-1500Lb鍛鋼法蘭截止閥標準材質
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥 體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥 瓣 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 3 | 閥 桿 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) |
| 4 | 墊 片 | 304夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥 蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圓柱銷 | A276 420 | A182 F304 | ||
| 8 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8 |
| 10 | 填料壓板 | A105N | A182 F11 | A182 F304(L) | A182 F316(L) |
| 11．13 | 螺 母 | A194 | A194 4 | A194 8 | A194 8M |
| 12 | 閥桿螺母 | A276 420 | |||
| 13 | 銘 牌 | SS | |||
| 14 | 手 輪 | A197 | |||
| 15 | 填 料 | 柔性石墨+碳素纖維PTFE | |||
| 適 用 介 質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適 用 溫 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。 CS＝碳鋼;AS＝合金鋼;SS＝不銹鋼
150-600Lb鍛鋼對焊截止閥主要尺寸及重量
規格 |
L | W | H(開) | 重量（㎏） | |||||
| 英 制 | 公 制 | 150磅級 | 300磅級 | 600磅級 | 150磅級 | 300磅級 | 600磅級 | ||
| 1/2 | 15 | 108 | 152 | 165 | 100 | 158 | 2.3 | 2.8 | 3.4 |
| 3/4 | 20 | 117 | 178 | 190 | 100 | 192 | 3.6 | 4.0 | 4.7 |
| 1 | 25 | 127 | 203 | 216 | 125 | 252 | 7.8 | 8.5 | 9.2 |
| 1 1/4 | 32 | 140 | 216 | 229 | 160 | 252 | 8.2 | 9.2 | 10.5 |
| 1 1/2 | 40 | 165 | 229 | 241 | 160 | 289 | 12.0 | 12.6 | 13.3 |
| 2 | 50 | 203 | 267 | 292 | 180 | 330 | 15.0 | 16.8 | 18.9 |
150-600Lb鍛鋼對焊截止閥標準材質
| 序 號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | ||
| Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | |||
| 1 | 閥 體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
| 2 | 閥 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |
| 3 | 閥 桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | |
| 4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) | |
| 5 | 密封環 | 316 | A182 F304 | A182 F304(L) | F316(L) | |
| 6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
| 7 | 圓柱銷 | A276 420 | A182F304 | |||
| 8 | 墊圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
| 9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |
| 10 | 填料 | 柔性石墨+304絲 | 316夾PTFE | |||
| 11 | 填料壓套 | A276 420 | A182 F304 | |||
| 12 | 填料壓板 | A105 | A182 F304 | |||
| 13 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 14 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |
| 15 | 閥桿螺母 | A276 420 | ||||
| 16 | 手輪 | A197 | ||||
| 17 | 銘 牌 | SS | ||||
| 適 用 介 質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||
| 適 用 溫 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | |||
注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。 CS＝碳鋼;AS＝合金鋼;SS＝不銹鋼

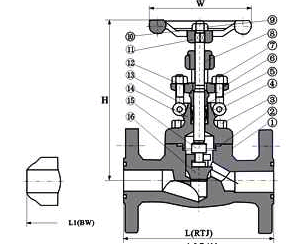

產品構圖
